β=a+2°～3°（防止合模產生干涉以及開模減少磨擦）
a ≤25°（α 為斜撐銷傾斜角度） L=1.5D （L為配合長度）
S=T+2～3mm（S為滑塊需要水平運動距離;T為成品倒勾）
S=CL1xsina-δ）cosa（δ為斜撐梢與滑塊間的間隙，一般為0.5MM; L1 為斜撐梢在滑塊內的垂直距離）

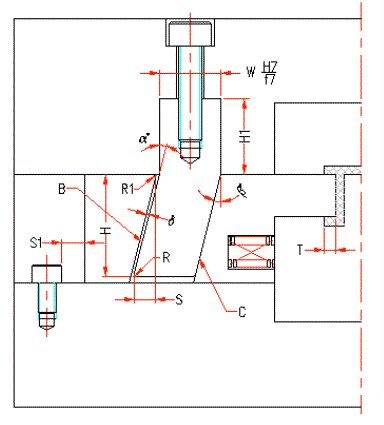

β=a ≤25° （a 為拔塊傾斜角度） H1 ≥1.5W（H1為配合長度）
S=T+2～3mm （S為滑塊需要水平運動距離;T為成品倒勾） S=H*sin a- δ/cos a
（δ 為斜撐梢與滑塊間的間隙，一般為 0.5MM;
H為拔塊在滑塊內的垂直距離）
C為止動面，所以撥塊形式一般不須裝止動塊。（不能有間隙）
